Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εφαρμόσιμες βιομηχανίες: | γραμμή παραγωγής τσιμέντου, τσιμεντοβιομηχανία | Βασικά σημεία πώλησης: | Ενέργεια - αποταμίευση, επεξεργασία τύπων ξήρανσης |
---|---|---|---|
πρότυπο κλιβάνων: | 2.7x45m | πιό δροσερό πρότυπο: | 2.8x28m |
Καύσιμα: | άνθρακας, mazut, αέριο κ.λπ. | Εγκατάσταση: | κάτω από τον οδηγό του μηχανικού μας |
μύλος πρώτων υλών: | 2.2x8.5m | Ανταλλακτικά: | Σε απευθείας σύνδεση στήριξη, ελεύθερα ανταλλακτικά, εγκατάσταση τομέων, η επιτροπή και κατάρτιση |
Υψηλό φως: | rotary kiln in cement industry,cement production plant |

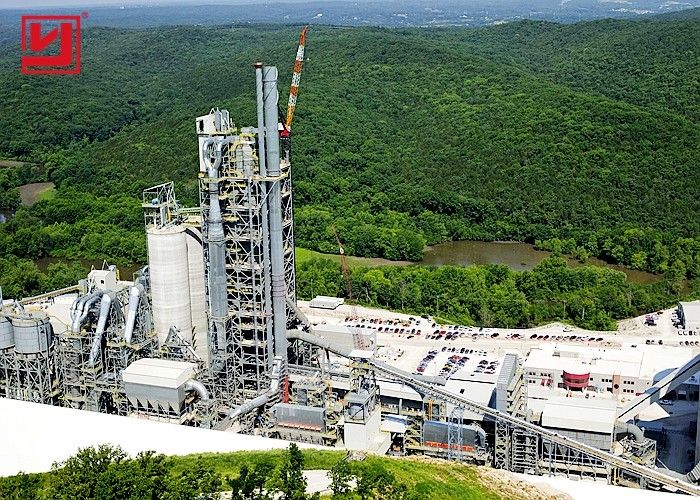

Επαγγελματική γραμμή τσιμέντου εγκαταστάσεων παραγωγής τσιμέντου 300 TPD πλήρης με το τσιμέντο που κατασκευάζει τα μηχανήματα
Περιγραφή προϊόντων (τσιμεντοβιομηχανία)
Η γραμμή παραγωγής τσιμέντου είναι το κατασκευαστικό πρόγραμμα γραμμών παραγωγής που συντίθεται από μια σειρά εξοπλισμών πορίσματος που χρησιμοποιούνται για το τσιμέντο προϊόντων. Συντίθεται κυρίως με τη συντριβή του εξοπλισμού, ομογενοποιεί τον εξοπλισμό, εξοπλισμός προετοιμασιών πρώτης ύλης, ξεραίνοντας εξοπλισμός, προθερμαίνει και εξοπλισμός predecomposition, ο συμπυκνώνοντας εξοπλισμός κλίνκερ, δροσίζοντας εξοπλισμός, αλέθοντας εξοπλισμός, εξοπλισμός συσκευασίας, που μεταβιβάζουν τον εξοπλισμό, τον περιβαλλοντικό εξοπλισμό συλλογής σκόνης παραγωγής κ.λπ. Το σχέδιο διαδικασίας ανεφοδιασμού ομάδας pengfei jiangsu, η αστική κατασκευή, ο πλήρης εξοπλισμός, η εγκατάσταση και η δοκιμαστική πορεία, τεχνικές υπηρεσίες, η γενική εργολαβία.
Βάση σχεδίου:
1. Μέθοδος παραγωγής: Καθιερώστε μια γραμμή παραγωγής τσιμέντου 300tpd με τον προθερμαστή κυκλώνων πέντε σταδίων. Από τη συντριβή ασβεστόλιθων, η λείανση πρώτης ύλης, καίγοντας σύστημα, τσιμεντάρει το μύλο, τη συσκευασία και άλλες μονάδες παραγωγής.
2. σχεδιασμένη ικανότητα
Κλίνκερ: 300tpd
90000tpy ετήσιες λειτουργούσες ημέρες: 300
Ετήσια ικανότητα παραγωγής τσιμέντου: 101020tons
Το ανωτέρω προϊόν είναι βασισμένο στα κινεζικά πρότυπα τσιμέντου, και μπορεί να ρυθμιστεί σύμφωνα με τα τοπικά πρότυπα τσιμέντου.
3. Ποσοστό τσιμέντου της τσάντας και του όγκου
Τοποθετημένη σε σάκκο συσκευασία: 70% μαζική συσκευασία: 30%
4. μέθοδος μεταφορών υλικού και προϊόντος
Οι πρώτες ύλες, τα καύσιμα, και το τσιμέντο μεταφέρονται από το φορτηγό.
Υλικό και κατανάλωση θερμότητας:
Θεωρητική υλική κατανάλωση: 1.514kg/kg. CL
Κατανάλωση θερμότητας για το κλίνκερ: 4098kJ/kg.Cl
Κατάλογος εξοπλισμού
Τμήμα | Όνομα, προδιαγραφή, και παράμετρος εξοπλισμού | Ικανότητα |
Ασβεστόλιθος που συντρίβει και που μεταβιβάζει |
Αρχικός: Θραυστήρας σαγονιών Πρότυπο: 400×600 Ικανότητα: 17~115t/h Δευτεροβάθμιος: Θραυστήρας σφυριών Πρότυπο: 800×600 Ικανότητα: 25~35t/h |
25~35t/h |
Συντριβή σιδηρομεταλλεύματος | Θραυστήρας σαγονιών: PEX250×750 | 14m3/h |
Λείανση πρώτης ύλης |
Προδιαγραφή: 2.2×8.5m Μέγεθος σίτισης: ≤25mm Λεπτομέρεια προϊόντων: 12% (κόσκινο τρυπών 0.08mmsquare) Δύναμη κύριων μηχανών: 380kW Κλειστή κίνηση ακρών |
23t/h Μέση σκληρότητα |
Επεξεργασία αερίου αποβλήτων |
Πύργος κλιματισμού: Προδιαγραφή: φ3.85×26m Ικανότητα ψεκασμού νερού:: 4t/h ανώτατος |
|
ηλεκτροστατικό precipitator πρότυπο: CDPK Διατομικός τομέας του ηλεκτρικού πεδίου: 30m2 Όγκος αέρα επεξεργασίας: 112000 m3/h |
||
Σύστημα προθερμαστών
|
Υψηλής θερμοκρασίας ανεμιστήρας Πρότυπο: 1858SIBB24 Όγκος αέρα επεξεργασίας: 85000m3/h Πλήρης πίεση: 7200Pa Θερμοκρασία εργασίας: 350degree Δύναμη κύριων μηχανών: 280kW |
|
Προθερμαστής κυκλώνων πέντε σταδίων C1: 1DIa2569mm C2, C3: 1Dia2769mm C4, C5: 1Dia2944mm |
12.5t/h | |
Αντλία ανελκυστήρων Προδιαγραφή: Dia 800×4000mm Ύψος ανελκυστήρων: 45m Με τον ανεμιστήρα ριζών: Επαν-145, 45kW |
25m3/h | |
Μέσο κλιβάνων |

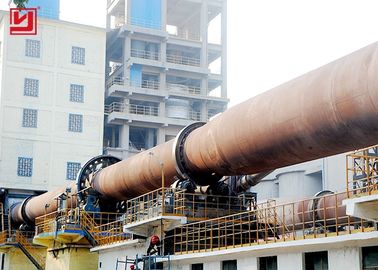

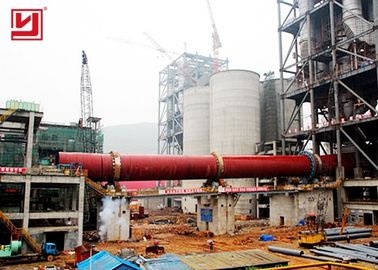

Περιστροφικός κλίβανος Προδιαγραφή: 2.7×45m Κλίση: 3.5% Κύρια ταχύτητα: 0.3~2.25r/min Βοηθητική ταχύτητα: 0.08785r/min Κύρια δύναμη: 75kW |
12.5t/h |
Έξοδος κλιβάνων, ψύξη κλίνκερ και μεταφορά |
Δοχείο ψύξης Προδιαγραφή: 2.8×28m Κύρια μηχανή: 55kW |
12.5t/h |
Καυστήρας Τύπος: τρία κανάλια |
4t/h | |
Θραυστήρας γύψου |
Πρότυπο: Pex-250×750 Μέγεθος σίτισης: ≤210mm Απαλλαγή του μεγέθους: ≤25mm Δύναμη μηχανών: 30kW |
20t/h |
Λείανση τσιμέντου |
Μύλος σφαιρών Προδιαγραφή: 2.2×7.5m Μέγεθος σίτισης: ≤25mm Λεπτομέρεια προϊόντων: 330m2/kg Κύρια μηχανή: 380kW Τύπος κίνησης: κίνηση ακρών |
15t/h |
Ο-SEPA διαχωριστής Προδιαγραφή: Ν-500 Όγκος αέρα: 30000 m3/h |
15t/h | |
Συσκευασία τσιμέντου | Συσκευαστής δύο σωλήνων | 30t/h |
Τεχνικές παράμετροι του περιστροφικού κλιβάνου
Προδιαγραφές προϊόντων (μ) | Διαστάσεις κλιβάνων | Ικανότητα (t/d) | Ταχύτητα περιστροφής (r/min) | Δύναμη μηχανών (KW) | Συνολικό βάρος (τ) | Σημείωση | ||
Διάμετρος (μ) | Μήκος (μ) | Ανειλικρίνεια (%) | ||||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | Κλίβανος με τον προθερμαστή κυκλώνων άξονων |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | - |
Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | - |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | - |
Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | Έξω από αποσυνθέστε τον κλίβανο |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | - |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | Έξω από αποσυνθέστε τον κλίβανο |
Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | Η alumyte-αλουμίνα σφυρηλατεί τον κλίβανο |
Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | Έξω από αποσυνθέστε τον κλίβανο |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | Κλίβανος με το precalcine προθερμαστών |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | Κλίβανος με το precalcine προθερμαστών |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | Παραγωγή του κλιβάνου για τη χρησιμοποίηση ofterheat |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | Κλίβανος με το precalcine προθερμαστών |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | Κλίβανος με το precalcine προθερμαστών |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | Κλίβανος με το precalcine προθερμαστών |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 |
Κλίβανος με το precalcine προθερμαστών
|
